Изготовление нестандартных деталей по чертежам и образцам
Изготовление единичных и мелкосерийных деталей, включая обратный инжиниринг при отсутствии документации.
Проблема, которую решает
Оборудование снято с производства, чертежи утеряны, а деталь необходима для поддержания работы узла — типичная ситуация для предприятий с парком оборудования старше 15–20 лет. Заказ у завода-изготовителя невозможен или займёт месяцы.
Входные данные
- Чертёж детали (при наличии)
- Образец детали для обмера и обратного инжиниринга
- Требования к материалу и термообработке
- Требуемое количество и срок
Методика
- 01Обмер образца координатно-измерительными средствами, восстановление 3D-модели и чертежа при отсутствии документации
- 02Подбор материала-аналога с согласованием заказчика
- 03Разработка технологии изготовления и программы для станков с ЧПУ

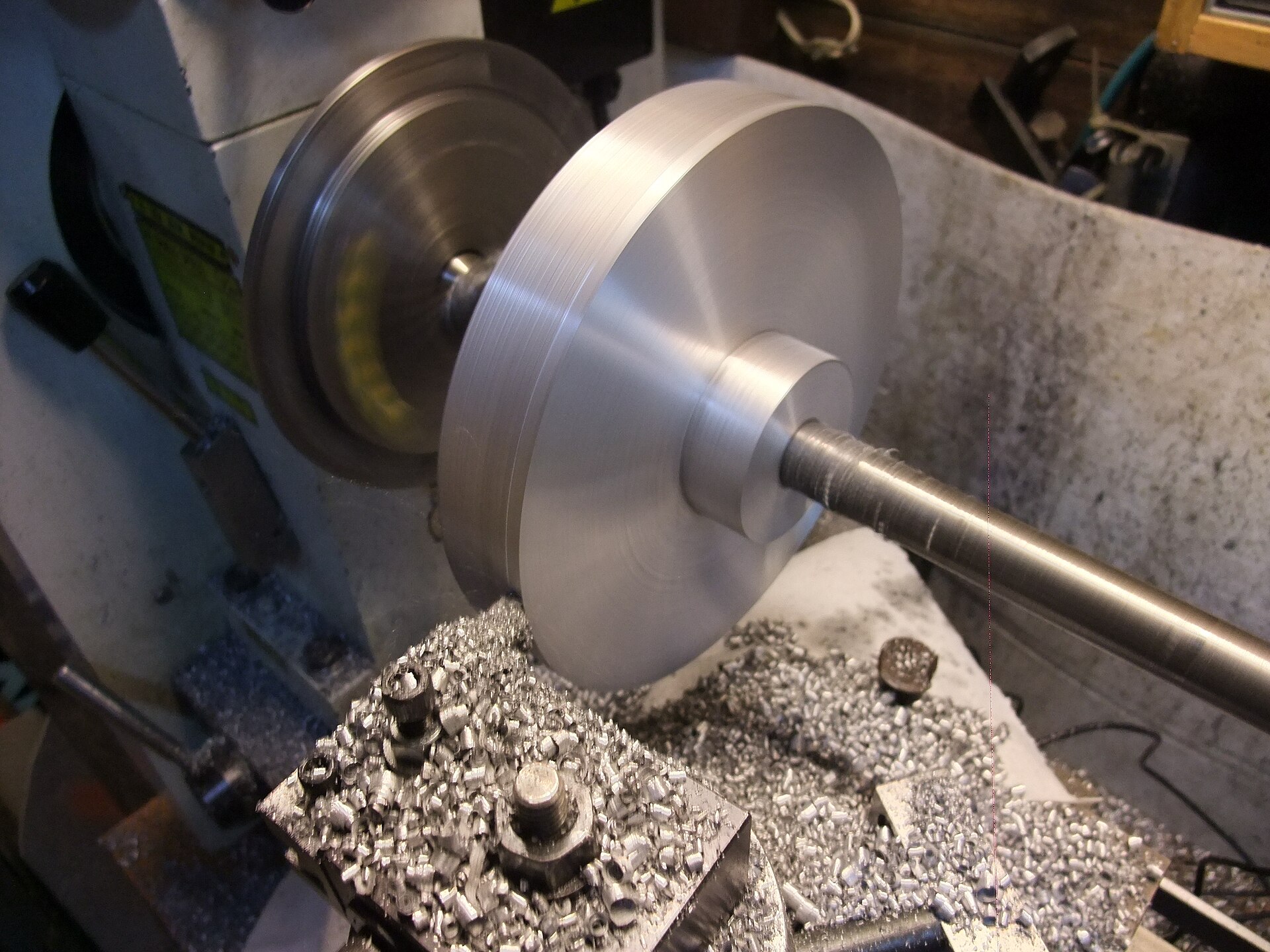

- 04Механическая обработка (токарная, фрезерная, зуборезная — по типу детали)
- 05Термообработка при необходимости
- 06Контроль геометрии по чертежу, оформление паспорта детали
Оборудование
- Токарные и фрезерные станки с ЧПУ
- Зубофрезерные и зубодолбёжные станки
- Координатно-измерительная машина, 3D-сканер
- Оборудование для термообработки
Измерительный контроль
- Контроль на координатно-измерительной машине
- Контроль твёрдости после термообработки
- Входной контроль материала (сертификат на металл)
- Оформление паспорта и протокола изготовления детали
Ограничения
- Максимальные габариты заготовки — 2000×1500×1000 мм, масса до 3000 кг
- Срок изготовления зависит от сложности и доступности материала — от 5 рабочих дней
- Для деталей, работающих под давлением, требуется отдельное согласование материала и НД
