Изготовление нестандартного зубчатого венца для дробильного оборудования

Исходная задача

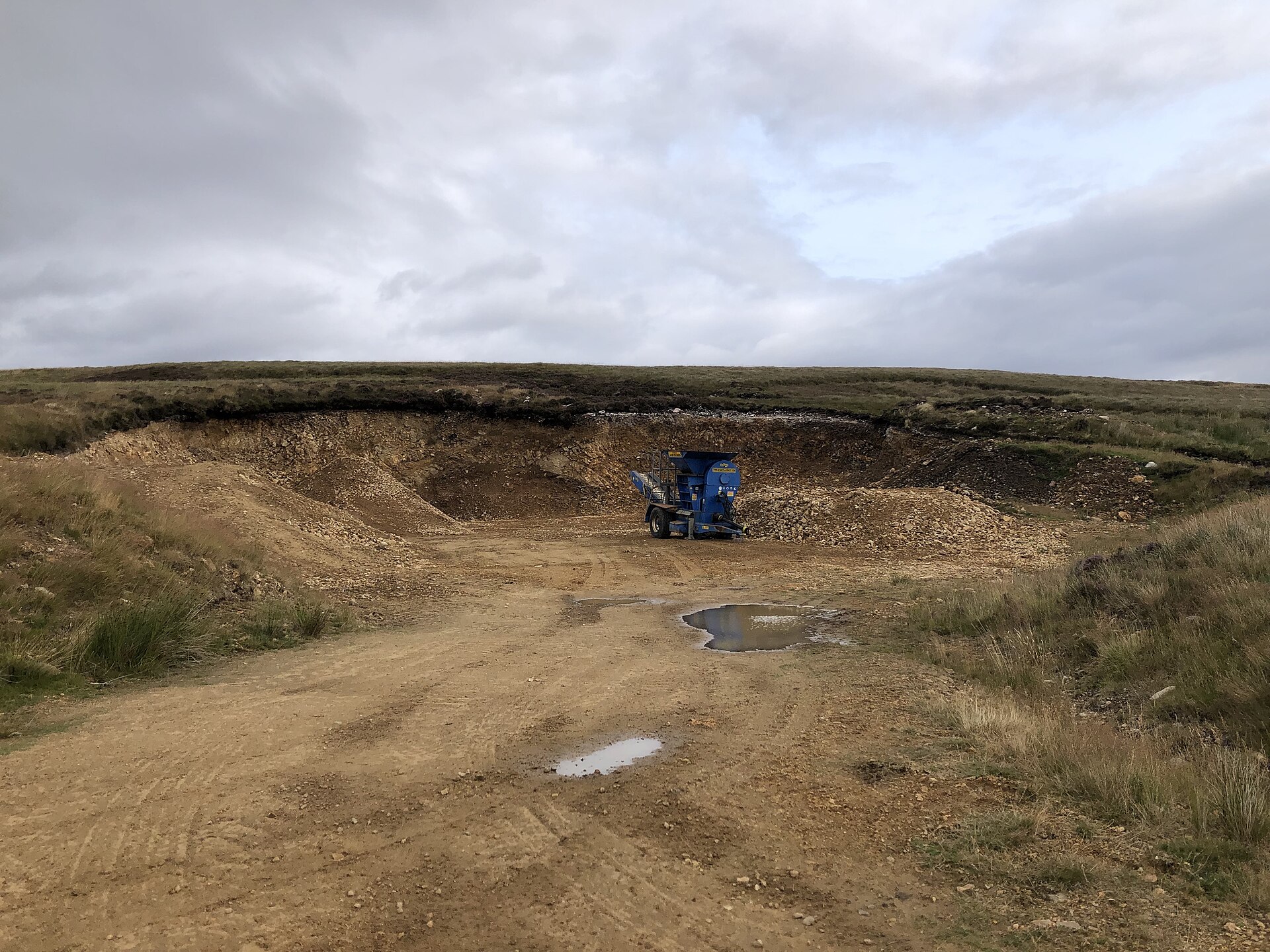

На щековой дробилке вышел из строя зубчатый венец приводного механизма — трещина у основания нескольких зубьев. Венец снят с производства, завод-изготовитель прекратил выпуск запчастей для данной модели дробилки более 10 лет назад. Дробилка — часть единственной технологической линии дробильного передела, простой напрямую останавливал участок.

Условия и ограничения

• Чертежи на венец отсутствовали, доступен только повреждённый образец
• Модуль зацепления и материал требовали точного восстановления по обмеру
• Срок изготовления ограничен временем плановой остановки участка — 20 суток

Применённая методика

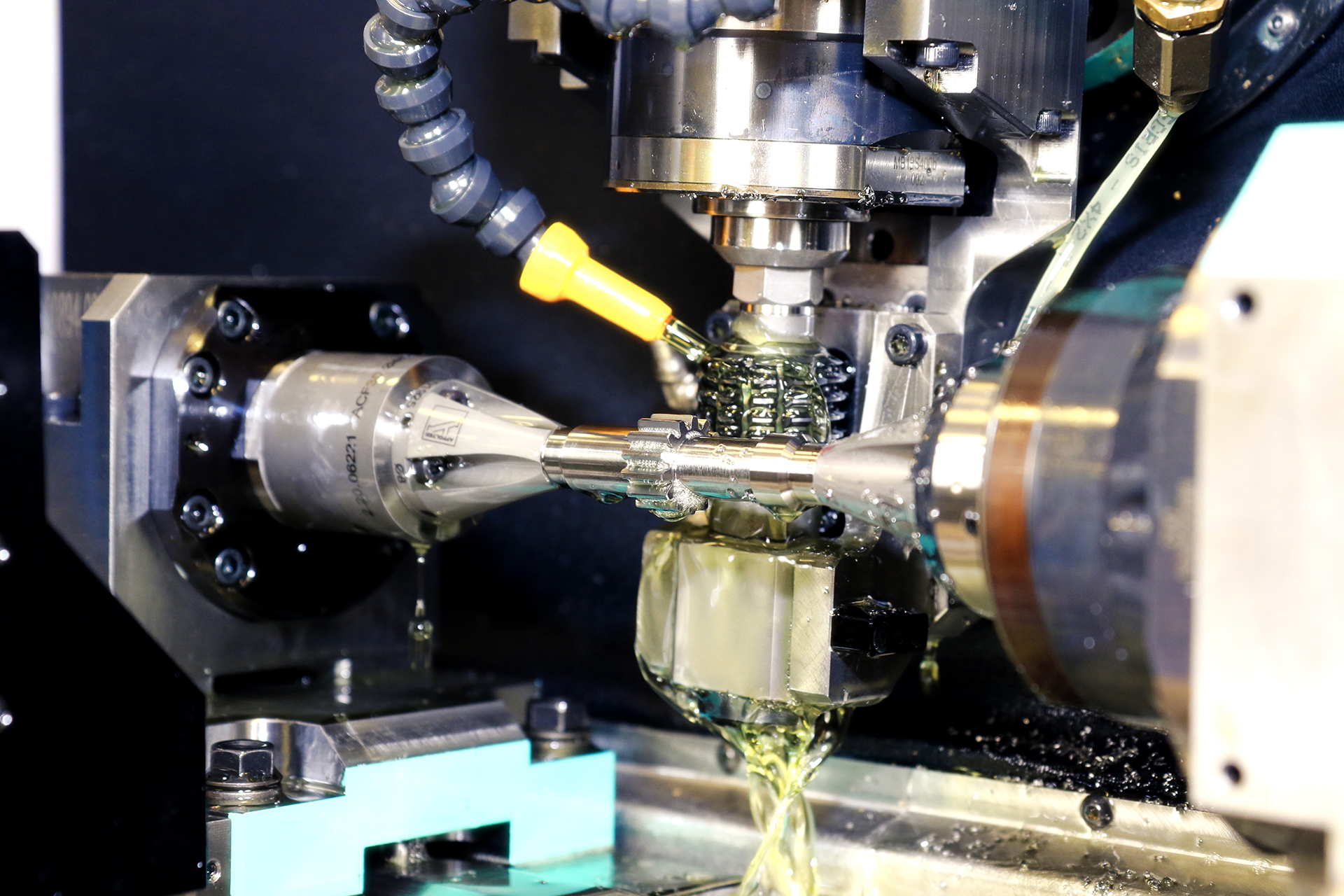

Обратный инжиниринг по сохранившемуся образцу: обмер геометрии зубчатого венца координатно-измерительными средствами, восстановление чертежа и расчёт параметров зацепления, изготовление на зубофрезерном станке с ЧПУ из стали-аналога с последующей термообработкой.

Результат

Зубчатый венец изготовлен и установлен в пределах планового окна остановки участка, контакт зубчатой пары проверен по пятну касания, отклонений от нормы не выявлено.
