Лазерное 3D-сканирование и обратный инжиниринг геометрии
Бесконтактное 3D-сканирование деталей и узлов для восстановления чертежей, контроля геометрии и подготовки моделей под изготовление.
Проблема, которую решает
При отсутствии чертежей и сложной геометрии детали (лопатки рабочих колёс, корпуса сложной формы) традиционный обмер штангенинструментом недостаточно точен и медленен. Требуется быстрый и точный способ получить цифровую 3D-модель для последующего изготовления или контроля износа.
Входные данные
- Деталь или узел для сканирования
- Цель: восстановление чертежа, контроль износа, подготовка модели для ЧПУ
- Требуемая точность сканирования
Методика
- 013D-сканирование детали лазерным или структурированным светом
- 02Построение облака точек и полигональной модели
- 03Построение параметрической 3D-модели и чертежа (обратный инжиниринг)
- 04Сравнение отсканированной геометрии с номинальной моделью для оценки износа (при наличии эталона)
- 05Передача модели или чертежа заказчику либо в производство
Оборудование
- Ручной 3D-сканер (точность до 0.03 мм)

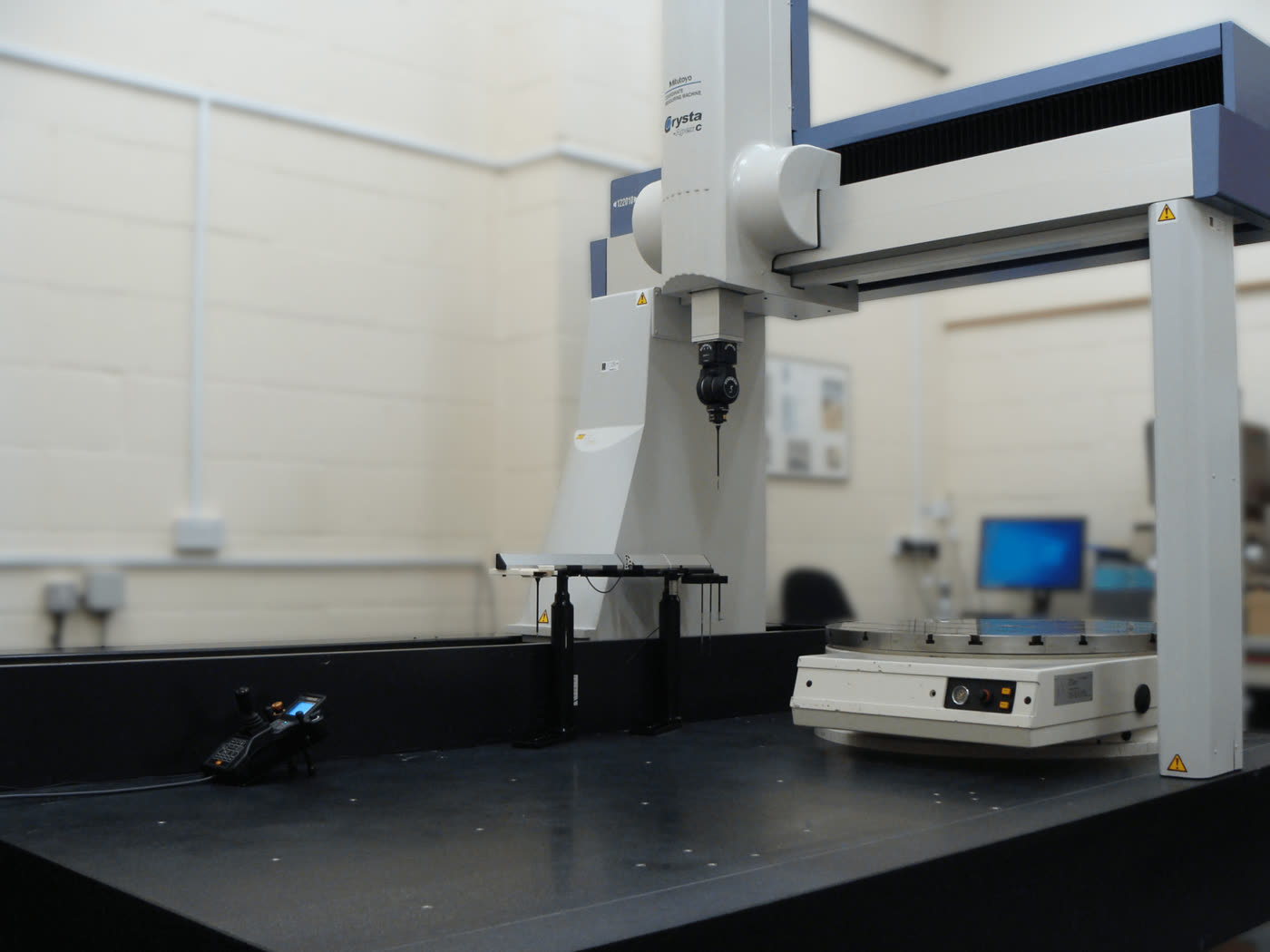

- Координатно-измерительная машина для верификации
- ПО для обратного инжиниринга и построения параметрических моделей
Измерительный контроль
- Верификация модели на координатно-измерительной машине
- Контроль отклонений отсканированной геометрии от номинала (карта отклонений)
Ограничения
- Максимальные габариты сканируемой детали — 3000×2000×2000 мм
- Точность сканирования зависит от состояния поверхности (блеск, прозрачность требуют матирующего спрея)
- Результат обратного инжиниринга — геометрическая модель, механические свойства материала уточняются отдельно
